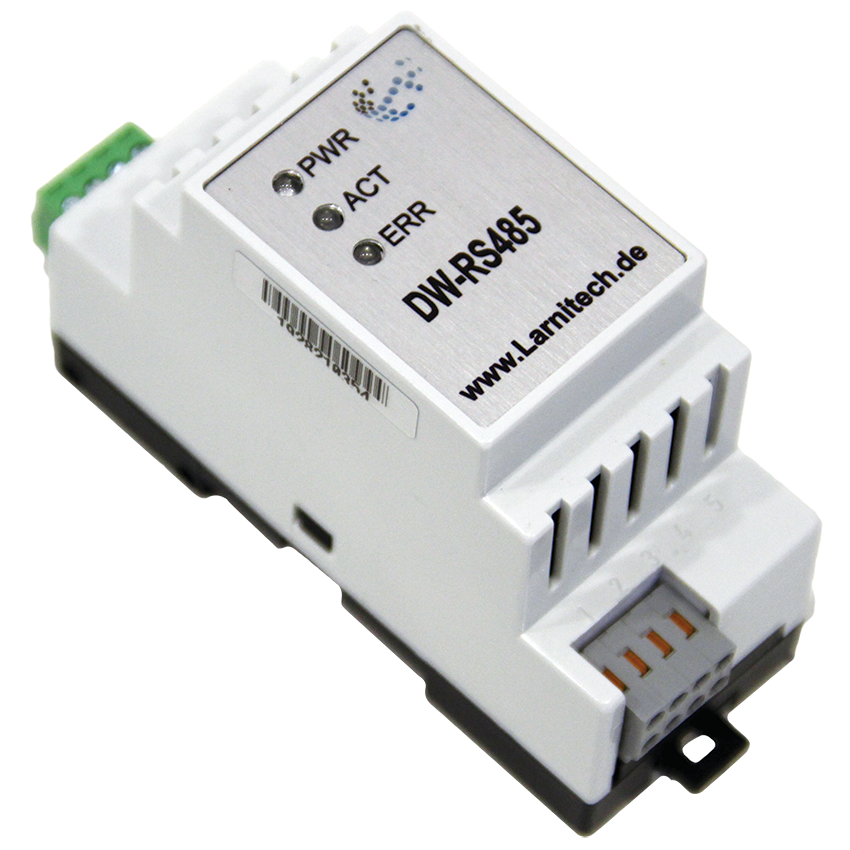

DW-RS485
De DW-RS485 in het kort
Met het Larnitech Smart Home Systeem ben je klaar voor de toekomst. We hebben een groot aantal modules om je Larnitech systeem te kunnen koppelen aan een zeer grote verscheidenheid apparatuur. Bijvoorbeeld airco’s, fancoil units, speciale besturingskasten voor klimaat, luchtbehandeling, enzovoort.
Een veelgebruikt protocol (of aansluiting) is het RS485 protocol. Heb je apparatuur die je vanuit Larnitech wil besturen, dan kun je daarvoor dus de DW-RS485 gebruiken.
Met een datasnelheid van 1200 tot 115200 baud per seconde kun je vrijwel elk op RS485 gebaseerd apparaat besturen.
De DW-RS485 ondersteunt de volgende protocollen:
- Modbus RTU
- DMX512
- Eigen protocollen
In de DW-RS485 is een 120Ω eindweerstand ingebouwd.
Ook inbouwversies beschikbaar.
Naast deze opbouwversie hebben we ook nog een inbouwversie in het Larnitech assortiment voor het aansturen van apparatuur via de RS485 bus.
De BW-RS485 is een inbouwmodule, geschikt voor het aansluiten van 1 apparaat via de RS485-bus.
Zoek je uitgebreide informatie over dit product?
Klik dan op deze link om direct naar de uitgebreide Wiki-pagina van dit product te gaan, met diepgaande technische informatie, afbeeldingen, aansluitvoorbeelden en nog veel meer.
Technische specificaties van de DW-RS485 interface
| Aantal RS485 aansluitingen | 1 |
| Data snelheid | 1200-115200 b/s |
| Voeding | 11.5… 27.5 V DC van de CAN-bus |
| Stroomverbruik (24V) | 40mA |
| Bustype | CAN-bus (4-draads) |
| Materiaal behuizing | ABS |
| Beschermingsklasse | IP40 |
| Montage | DIN-rail (EN 60715) |
| Omgevingstemperatuur | -10 … +50°C |
| Afmetingen | 36x102x58 mm |
| Gewicht | 130 gram |
| Aantal DIN-modules | 2U |
