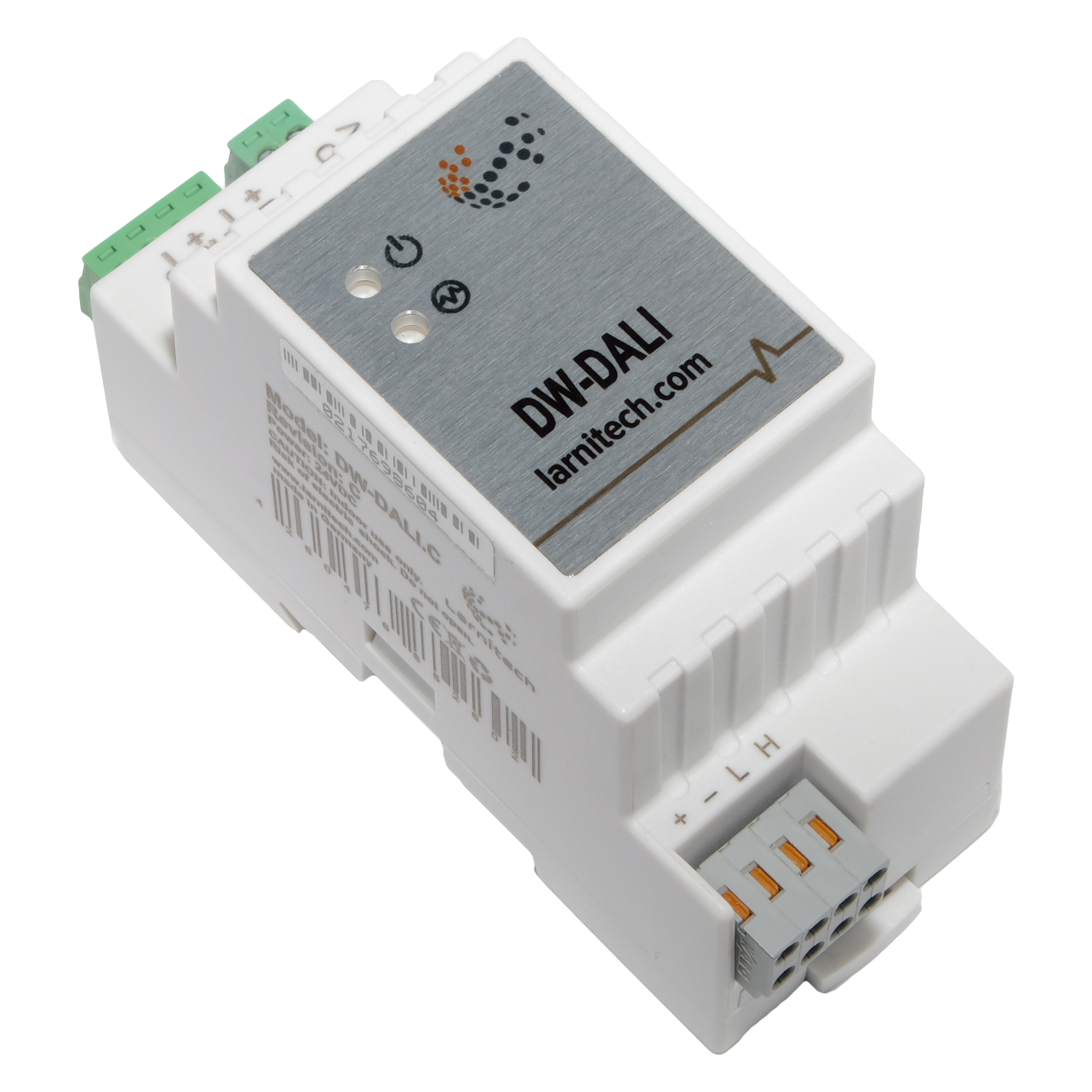

DW-DALI
De DW-DALI in het kort
Met het Larnitech Smart Home Systeem ben je klaar voor de toekomst. We hebben een groot aantal modules om je Larnitech systeem te kunnen koppelen aan een zeer grote verscheidenheid apparatuur. Bijvoorbeeld airco’s, fancoil units, speciale besturingskasten voor klimaat, luchtbehandeling, enzovoort.
Een sterk opkomend protocol voor het (be)sturen van verlichting is het DALI-protocol.
Heb je DALI-apparatuur die je vanuit Larnitech wil besturen, dan kun je daarvoor dus de DW-DALI gebruiken.
De DW-DALI heeft de beschikking over 2 DALI-lijnen. Met elke Dali-lijn kun je 32 deelnemers besturen.
Op zoek naar een gewone dimmer?
Ben je op zoek naar een Larnitech module om verlichting te dimmen? Kijk dan eens naar ons uitgebreide assortiment dimmers:
– De DW-DM02: een 2 kanaals dimmer; 1000 Watt per kanaal
– De DW-DM04: een 4-kanaals dimmer; 500 Watt per kanaal
– De DW-DM06: een 6-kanaals dimmer; 120 Watt per kanaal
De bovenstaande dimmers werken op basis van fase afsnijding (trailing edge).
Zoek je uitgebreide informatie over dit product?
Klik dan op deze link om direct naar de uitgebreide Wiki-pagina van dit product te gaan, met diepgaande technische informatie, afbeeldingen, aansluitvoorbeelden en nog veel meer.
Technische specificaties van de DW-DALI interface
| Aantal DALI-lijnen | 2 |
| Voeding voor DALI-lijn | 10.5-22.5 Volt DC |
| Piekvermogen van de voeding voor de DALI-lijn | 1A |
| Piekvermogen van de DALI-lijn | 300mA |
| Maximum aantal DALI-deelnemers | 64 (*) |
| Voeding | 11.5… 27.5 V DC van de CAN-bus |
| Stroomverbruik (24V) | 30mA |
| Bustype | CAN-bus (4-draads) |
| Materiaal behuizing | ABS |
| Beschermingsklasse | IP40 |
| Montage | DIN-rail (EN 60715) |
| Omgevingstemperatuur | -10 … +50°C |
| Afmetingen | 35x97x58 mm |
| Gewicht | 75 gram |
| Aantal DIN-modules | 2U |
